IDSAGas®
Presentamos nuestro nuevo sistema de Press-Fitting
para tuberías de Gas Multicapa
PRESS-FITTING
PARA TUBERÍAS DE GAS
Certificaciones
¿Qué normas cumple nuestro sistema?
UNE 60670-3 norma para instalaciones receptoras de gas. UNE 53008 PARTE 1 Y 2. Norma desarrollada específicamente para tuberías multicapa.
– Certificado 001/006880
– Sistema con tubo negro con banda amarilla (capa exterior) apto para instalaciones interiores y a la intemperie.
– Certificado 001/006881
– Sistema con tubo amarillo (capa exterior) para instalaciones interiores, no apto para uso a la intemperie, sin protección adicional.
– El sistema multicapa gas comprende tubos multicapa para instalaciones interiores y exteriores y los accesorios para su instalación mediante prensado con mordaza U.
Características del sistema y montaje
– Montaje sencillo, rápido y seguro.
– Menor tiempo de instalación.
– Facilidad de curvado de los tubos y adaptación a las singularidades de cada instalación.
– Al mismo tiempo, este sistema reúne todas las garantías de seguridad que se exigen en este tipo de instalaciones de gas (especificadas en la norma UNE 53008-1):
– Durabilidad térmica de la capa exterior.
– Resistencia al impacto en las uniones.
– Resistencia a la intemperie de los tubos de exterior en base a la norma UNE 60670-3 (1), incorporando como referencia la norma UNE 53008 para los “Sistemas de canalización de tubos multicapa.
Aplicaciones
¿Con que gases se puede utilizar y en qué condiciones?
Gases:
– Primera Familia: constituida por los gases manufacturados.
– Segunda Familia: formada por los gases naturales.
– Tercera Familia: formada por los comúnmente llamados GLP o Gases Licuados de Petróleo o Gas LP.
Condiciones:
– Máxima Presión de Operación (MOP) 5 bar.
– Rango de temperaturas -20ºC a 60ºC. A

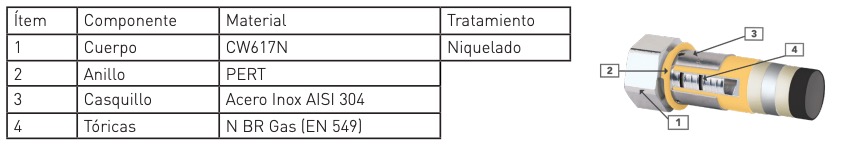

Características técnicas accesorio IDSAGAS®
– Cuerpo principal del accesorio se fabrica con latón CW617N de acuerdo con las normas EN 12164 y EN 12165.
– Todos los accesorios disponen de dos juntas tóricas especiales para gas, fabricadas en NBR 70sh según norma EN 549.
– El casquillo de prensado se fabrica en acero inoxidable. – El casquillo de acero inoxidable está unido al cuerpo principal mediante un anillo de plástico de color amarillo que facilita su identificación como accesorios para gas.
El sistema de unión de los accesorios al tubo multicapa se realiza mediante prensado con máquina eléctrica y mordaza en U
Certificaciones
¿Qué normas cumple nuestro sistema?
UNE 60670-3 norma para instalaciones receptoras de gas. UNE 53008 PARTE 1 Y 2. Norma desarrollada específicamente para tuberías multicapa.
– Certificado 001/006880
– Sistema con tubo negro con banda amarilla (capa exterior) apto para instalaciones interiores y a la intemperie.
– Certificado 001/006881
– Sistema con tubo amarillo (capa exterior) para instalaciones interiores, no apto para uso a la intemperie, sin protección adicional.
– El sistema multicapa gas comprende tubos multicapa para instalaciones interiores y exteriores y los accesorios para su instalación mediante prensado con mordaza U.
Aplicaciones
¿Con que gases se puede utilizar y en qué condiciones?
Gases:
– Primera Familia: constituida por los gases manufacturados.
– Segunda Familia: formada por los gases naturales.
– Tercera Familia: formada por los comúnmente llamados GLP o Gases Licuados de Petróleo o Gas LP.
Condiciones:
– Máxima Presión de Operación (MOP) 5 bar.
– Rango de temperaturas -20ºC a 60ºC. A
Características del sistema y montaje
– Montaje sencillo, rápido y seguro.
– Menor tiempo de instalación.
– Facilidad de curvado de los tubos y adaptación a las singularidades de cada instalación.
– Al mismo tiempo, este sistema reúne todas las garantías de seguridad que se exigen en este tipo de instalaciones de gas (especificadas en la norma UNE 53008-1):
– Durabilidad térmica de la capa exterior.
– Resistencia al impacto en las uniones.
– Resistencia a la intemperie de los tubos de exterior en base a la norma UNE 60670-3 (1), incorporando como referencia la norma UNE 53008 para los “Sistemas de canalización de tubos multicapa.
Características técnicas accesorio IDSAGAS®
– Cuerpo principal del accesorio se fabrica con latón CW617N de acuerdo con las normas EN 12164 y EN 12165.
– Todos los accesorios disponen de dos juntas tóricas especiales para gas, fabricadas en NBR 70sh según norma EN 549.
– El casquillo de prensado se fabrica en acero inoxidable. – El casquillo de acero inoxidable está unido al cuerpo principal mediante un anillo de plástico de color amarillo que facilita su identificación como accesorios para gas.
El sistema de unión de los accesorios al tubo multicapa se realiza mediante prensado con máquina eléctrica y mordaza en U
CERTIFICACIÓN OFICIAL
DE PRODUCTO
La calidad y la eficiencia es nuestra máxima, por eso todos nuestros productos están certificados por AENOR.
Descargue en esta sección los certificados para nuestros sistema IDSAGas®, y para sus tuberías para Interior e Interior/exterior
Certificación de producto AENOR para
CERTIFICACIÓN OFICIAL
DE PRODUCTO
La calidad y la eficiencia es nuestra máxima, por eso todos nuestros productos están certificados por AENOR.
Descargue en esta sección los certificados para nuestros sistema IDSAGas®, y para sus tuberías para Interior e Interior/exterior
Certificación de producto AENOR para
Información técnica del
Sistema IDSAGAS®
INFORMACIÓN TÉCNICA
DE PRODUCTO
Los accesorios IDSAGas®, están diseñados para ser combinados a la perfección con
las tuberías IDSAGas®, teniendo en cuenta las tolerancias de las mismas,
con el fin de que encajen a la perfección.
INFORMACIÓN TÉCNICA
DE PRODUCTO
Los accesorios IDSAGas®, están diseñados para ser combinados a la perfección con
las tuberías IDSAGas®, teniendo en cuenta las tolerancias de las mismas,
con el fin de que encajen a la perfección.
Información técnica del
Sistema IDSAGAS®
